NORM Bağlantı

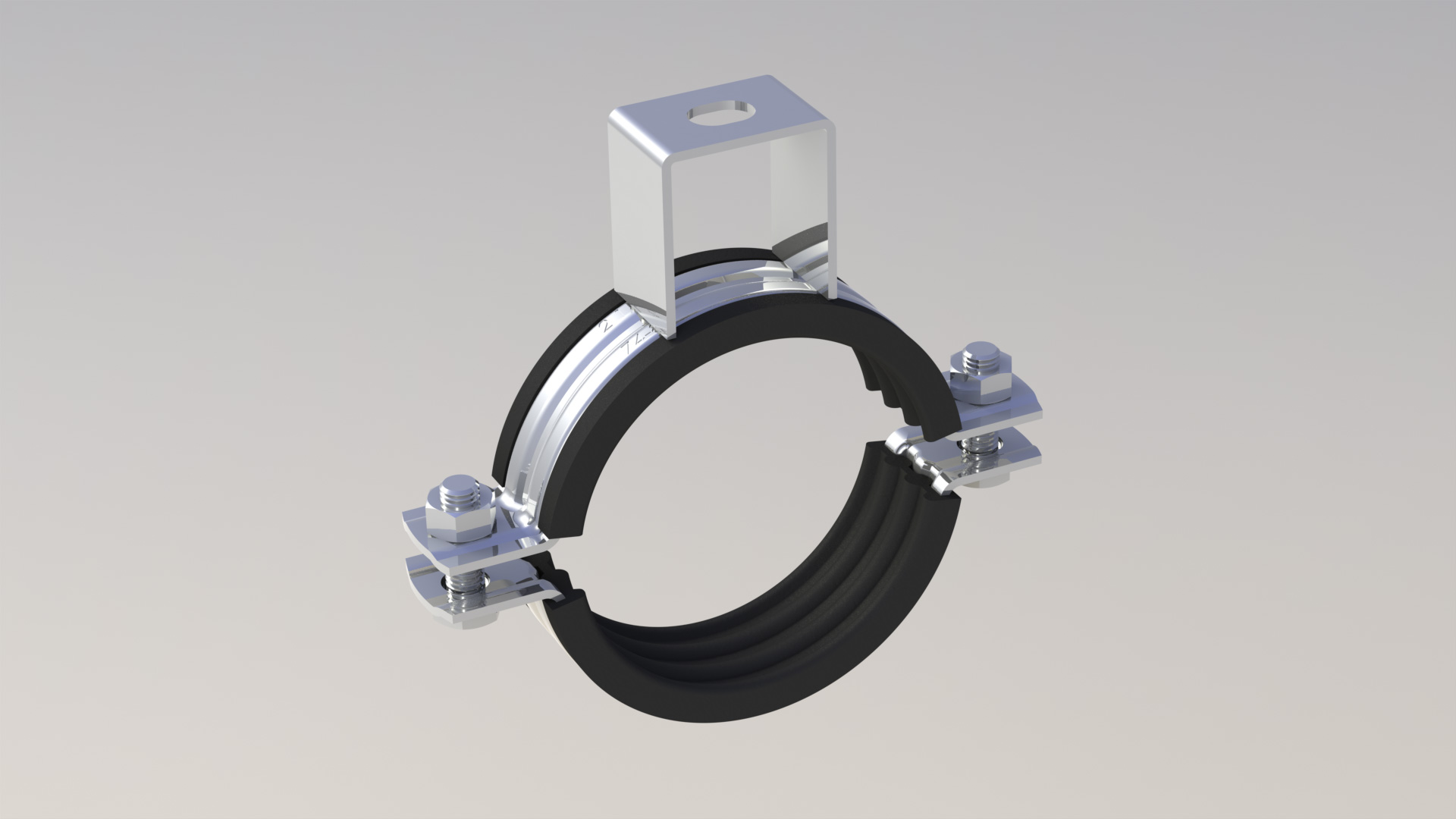

AĞIR YÜK KAFALI KELEPÇE
Ağır yük kelepçeleri, ağır yük taşıyan boruların montajında kullanılır.
Marka
NORM Bağlantı
Kategori
Kelepçeler
Ürün Açıklaması
Ağır yük kelepçeleri, ağır yük taşıyan boruların montajında kullanılır.
Teknik Özellikler
| ÖLÇÜ | KOPMA YÜKÜ (KN) | ÇALIŞMA YÜKÜ (KN) |
|---|---|---|
| 1/4" - 95-104 | 10,00 | 2,75 |
| 102-112 - 4" | 14,00 | 3,75 |
| 122-138 - 10" | 20,00 | 6,00 |
| 12" - 20" | 35,00 | 11,70 |
| ÜRÜN KODU | ÖLÇÜ | SIKMA ARALIĞI | L | H | M | SxB | ExF | K | KOLİDEKİ ADET | KOLİ AĞIRLIĞI |
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | (Kafa Parçası) | (Ortalama kg) | ||||
| NAKC008 | 1/4" | 12 - 17 | 75 | 40 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 7,338 |
| NAKC015 | 1/2" | 21 - 28 | 81 | 41 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 7,770 |
| NAKC020 | 3/4" | 25 - 32 | 87 | 42,5 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 8,200 |
| NAKC025 | 1" | 33 - 40 | 94 | 49,5 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 8,650 |
| NAKC032 | 1 1/4" | 41 - 48 | 103 | 55 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 40 | 7,250 |
| NAKC040 | 1 1/2" | 48 - 56 | 111 | 59 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 40 | 7,690 |
| NAKC047 | 53-59 | 53 - 59 | 120 | 63 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 6,562 |
| NAKC050 | 2" | 60 - 69 | 125 | 66 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 6,330 |
| NAKC060 | 67-75 | 67 - 75 | 134 | 70 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 25 | 7,000 |
| NAKC065 | 2 1/2" | 75 - 81 | 141 | 74 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 25 | 5,920 |
| NAKC075 | 83-91 | 83 - 91 | 149 | 78 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 7,620 |
| NAKC080 | 3" | 87 - 95 | 154 | 80 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 7,560 |
| NAKC085 | 95-104 | 95 - 104 | 161 | 84,5 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 25 | 7,201 |
| NAKC095 | 102-112 | 102 - 112 | 169 | 88,5 | M8(6.8) | 2,5x30 | 12x14 | 2,5x30x40 | 25 | 10,141 |
| NAKC100 | 4" | 109 - 119 | 178 | 93 | M8(6.8) | 2,5x30 | 12x14 | 2,5x30x40 | 25 | 10,720 |
| NAKC110 | 122-138 | 122 - 138 | 192 | 101 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 20 | 5,700 |
| NAKC120 | 128-141 | 128 - 141 | 197 | 103,5 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 5,990 |
| NAKC125 | 5" | 136 - 147 | 204 | 107 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 6,020 |
| NAKC140 | 153-164 | 153 - 164 | 220 | 115 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 6,450 |
| NAKC150 | 6" | 164 - 174 | 229 | 120 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 6,790 |
| NAKC180 | 196-209 | 196 - 209 | 264 | 137 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 20 | 15,200 |
| NAKC200 | 8" | 214 - 226 | 279 | 145 | M10(8.8) | 4x30 | 12x14 | 4x30x40 | 15 | 15,230 |
| NAKC250 | 10" | 266 - 274 | 335 | 173 | M10(8.8) | 4x30 | 12x14 | 4x30x40 | 15 | 18,455 |
| NAKC300 | 12" | 308 - 324 | 400 | 184 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 | 10 | 19,100 |
| NAKC350 | 14" | 340 - 356 | 432 | 221 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 | 8 | 16,780 |
| NAKC400 | 16" | 395 - 411 | 485 | 254 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 | 8 | 19,000 |
| NAKC450 | 18" | 447 - 463 | 572 | 290 | M16(6.8) | 4x40 | 12,5x23 | 4x40x40 | 5 | 13,200 |
| NAKC500 | 20" | 499 - 515 | 624 | 316 | M16(6.8) | 4x40 | 12,5x23 | 4x40x40 | 5 | 14,780 |
